ロボサイエンス講座、
初回はLEDの点滅から

2026.09.26
R3 PE(Pre-expert) ER(Expert-rescue)

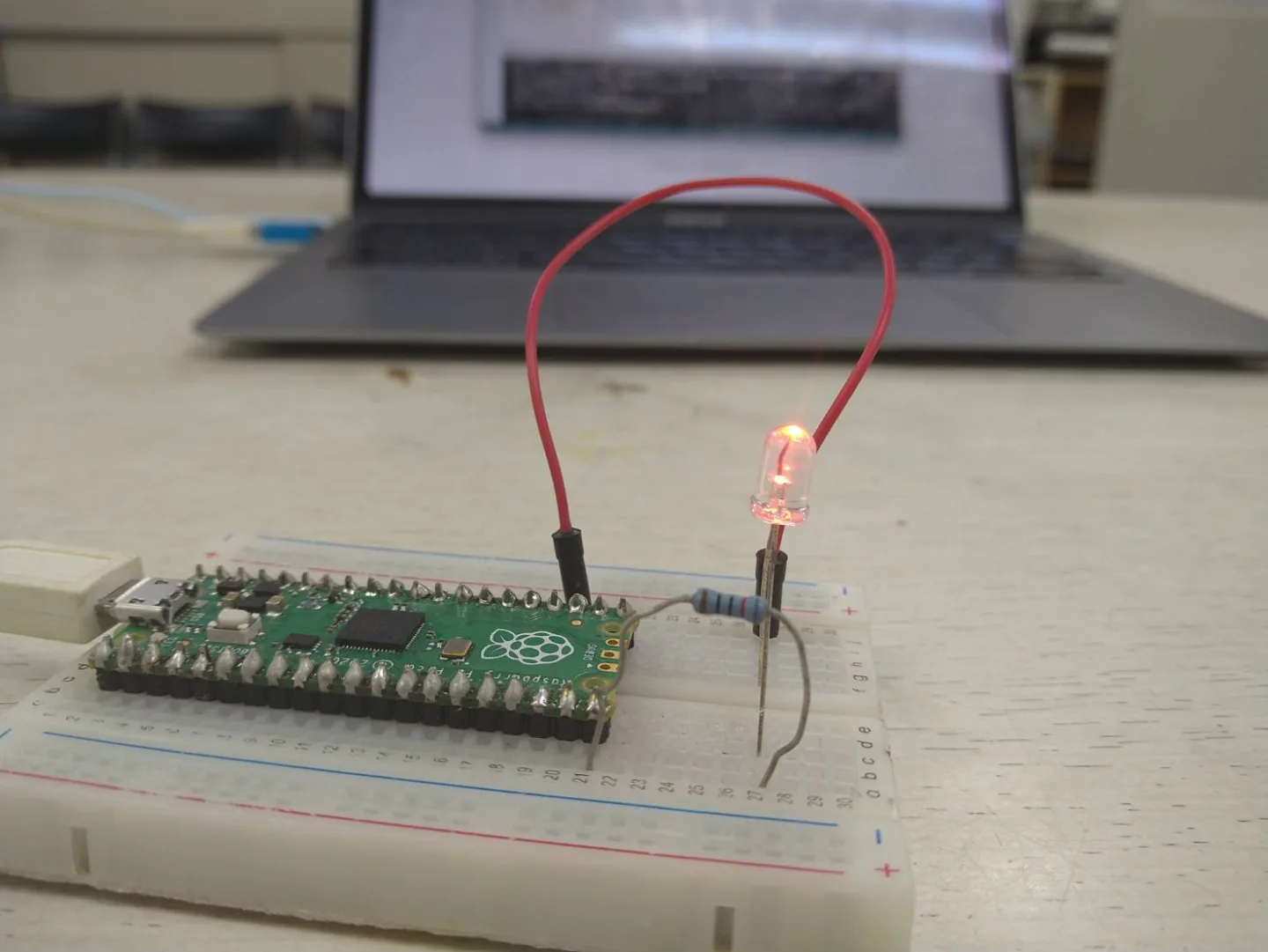

ブレッドボードに載せたRaspberry Pi Picoと、赤く点灯したLED・抵抗・ジャンパー線
初回の課題。マイコンにつないだLEDを、プログラムで点滅させる。

ロボカップジュニア2027 に向けた講座を始めました。初回にやったのは、LEDを1個、点滅させることです。

LEDをチカチカさせる、略して「Lチカ」は、多くの初心者が最初に行うプログラムです。

Lチカは、ピンのこと、GNDへの接続、電気信号を送るということ、PWMなど、多くのことを教えてくれるとてもよい内容です。

Raspberry Pi Pico に、C++ で書き込む

マイコンは Raspberry Pi Pico。名刺の半分ほどの大きさの基板で、ロボットの頭脳にあたる部分です。プログラムは Arduino IDE を使い、C++ で書きます。Arduino IDE で Pico を使えるようにする手順は、はじめの準備にまとめました。

ほかに使ったのは、LED・抵抗(330Ω)・ブレッドボード・ジャンパー線です。

Lチカの回路を作る

まず、外付けのLEDを GP15 につなぎました。

電気は、ピンから出てLEDを通り、GND(グランド)という戻り口に帰ってきて、はじめて流れます。行きだけでは光りません。配線は、かならず一周して輪になります。

LEDには向きがあります。長い足がプラス側(アノード)、短い足がマイナス側(カソード)です。樹脂の側面が少し平らに削られている方も、マイナス側の目印になります。逆につないでも壊れませんが、光りません。

抵抗は必ず入れます。LEDは自分で電流を加減できないため、そのままつなぐと流れるだけ流れて焼き切れます。抵抗が電流に上限をかける役目をします。

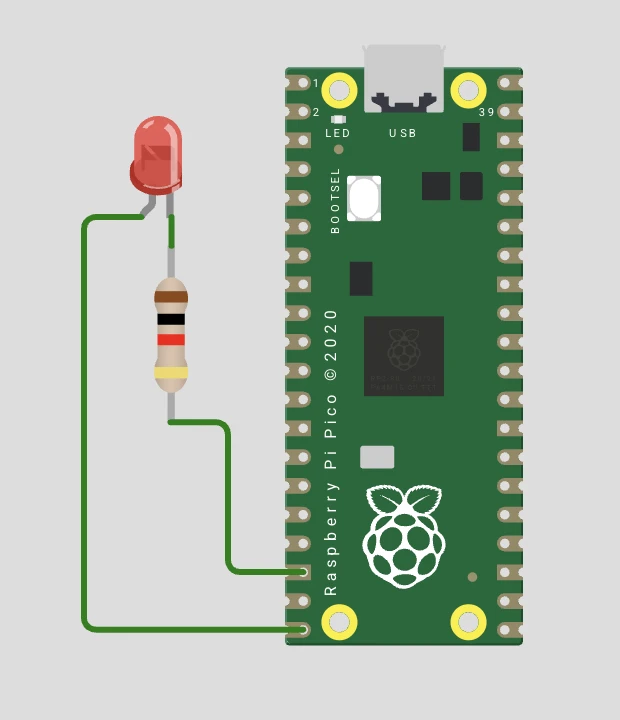

配線図
ブレッドボードの配線図。Raspberry Pi PicoのGP15から抵抗を通してLEDへ、LEDからGNDへ戻っている
ブレッドボードに、どう挿すか。GP15 →抵抗(330Ω)→LED→GND の順でつながっている。
回路図
回路図。GP15から抵抗330ΩとLED1を直列に通り、GNDへ戻るひとつの輪
電気として、どうつながっているか。GP15 を出て抵抗とLEDを通り、GND へ帰る。ひとつの輪になっている。

Lチカのプログラムを作る ― setup と loop

配線ができたら、プログラムです。Picoの基板には、もともとLEDが1個載っています。まずは配線のいらないこちらで試しました。

void setup() {                       // 初期設定
  pinMode(LED_BUILTIN, OUTPUT);
}

void loop() {                        // ここが永遠に繰り返される
  digitalWrite(LED_BUILTIN, HIGH);   // 点ける
  delay(500);                        // 0.5秒まつ
  digitalWrite(LED_BUILTIN, LOW);    // 消す
  delay(500);                        // 0.5秒まつ
}

10行ほどですが、この中にプログラムの基本がひととおり入っています。

setup() は電源が入ったときに一度だけ通る部分で、ここで準備をします。loop() はそのあと永遠に繰り返される部分です。pinMode で「このピンを出力として使う」と宣言し、digitalWrite で電気を出したり止めたりします。delay は時間を待つ命令です。

ロボットのプログラムも構造は同じです。センサーで周りを読み、どうするか決め、モーターを回し、また繰り返す。初回に書いたのは、このうち「出力」「時間」「繰り返し」の部分です。

さきほど GP15 につないだLEDも、ピン番号を書きかえるだけで同じように点滅します。

const int LED = 15;        // GP15 につないだ

void setup() {
  pinMode(LED, OUTPUT);
}

void loop() {
  digitalWrite(LED, HIGH);
  delay(200);
  digitalWrite(LED, LOW);
  delay(800);
}

analogWrite と PWM ― 明るさを 0〜255 で指定する

点灯と消灯の2択ではなく、明るさを途中にすることもできます。digitalWrite のかわりに analogWrite を使います。

const int LED = 15;

void setup() {
  pinMode(LED, OUTPUT);
}

void loop() {
  analogWrite(LED, 255);   // いちばん明るい
  delay(1000);
  analogWrite(LED, 128);   // 中くらい
  delay(1000);
  analogWrite(LED, 51);    // 暗い
  delay(1000);
}

数字は 0〜255 で指定します。0 が消灯、255 がいちばん明るい状態です。

ところが、LEDに「半分だけ光る」という機能はありません。点いているか、消えているか。その2つしかありません。

では、どうやって中くらいの明るさを作っているのか。答えは単純で、目で追えないほど速く、点けたり消したりしています。

時間 → 255 (100%) 明るい ON(3.3V) OFF(0V) 128 (50%) 中くらい 51 (20%) 暗い
ONしている時間の割合を変えると、平均の明るさが変わる。これがPWM。

これほど速いと、人の目は追いつけません。残像が残るため、ONとOFFが混ざって「ひとつの明るさ」に見えます。パラパラ漫画やアニメが、止まった絵の連続なのに動いて見えるのと同じ理屈です。

この「ONしている時間の割合」をデューティ比といい、この方法を PWM(Pulse Width Modulation / パルス幅変調)と呼びます。analogWrite(LED, 128) と書いたとき、Picoは電圧を半分の1.65Vにしているのではありません。3.3Vのまま、ONでいる時間を半分にしているのです。

しくみがわかったところで、数字を1ずつ変えてみます。だんだん明るく、だんだん暗く。ここでくり返しの命令を使います。

const int LED = 15;

void setup() {
  pinMode(LED, OUTPUT);
}

void loop() {
  for (int b = 0; b <= 255; b++) {    // だんだん明るく
    analogWrite(LED, b);
    delay(5);
  }
  for (int b = 255; b >= 0; b--) {    // だんだん暗く
    analogWrite(LED, b);
    delay(5);
  }
}

for は「決めた回数だけくり返す」命令です。b を 0 から 255 まで1ずつ増やしながら、そのたびに analogWrite に渡しています。1目盛りごとに5ミリ秒待つので、暗→明→暗の一往復に2.5秒ほどかかります。

身のまわりにもたくさんあります。明るさを変えられる照明、スマートフォンの画面、扇風機の風量。「強さを変えている」ように見えて、実際は「ONの時間の割合を変えている」ものが数多くあります。

この analogWrite は、次回以降モーターの速さを決めるときに使う命令と同じものです。相手がLEDなら明るさになり、モーターなら速さになります。モーターも電圧を弱めているわけではなく、速いON/OFFの繰り返しで、回る力の平均を変えています。
