入力と出力 ―
CdSで暗くなったら、LEDが光る。

これまでは、ロボットに命令を出すだけでした。LEDを光らせ、モーターを回す。どれも、こちらから一方的に出す話です。これを出力といいます。

出すだけでは、サッカーロボットになりません。ボールがどこにあるか分からないまま、ただモーターが回っているだけになります。

ロボットは、この3つをくり返している

自律型のロボットがやっていることは、つきつめると3つです。順に入力・判断・出力といいます。

前回までに作ったのは、右端の出力だけでした。今回、入力と判断が加わります。

明るさで、電気の通りやすさが変わる部品

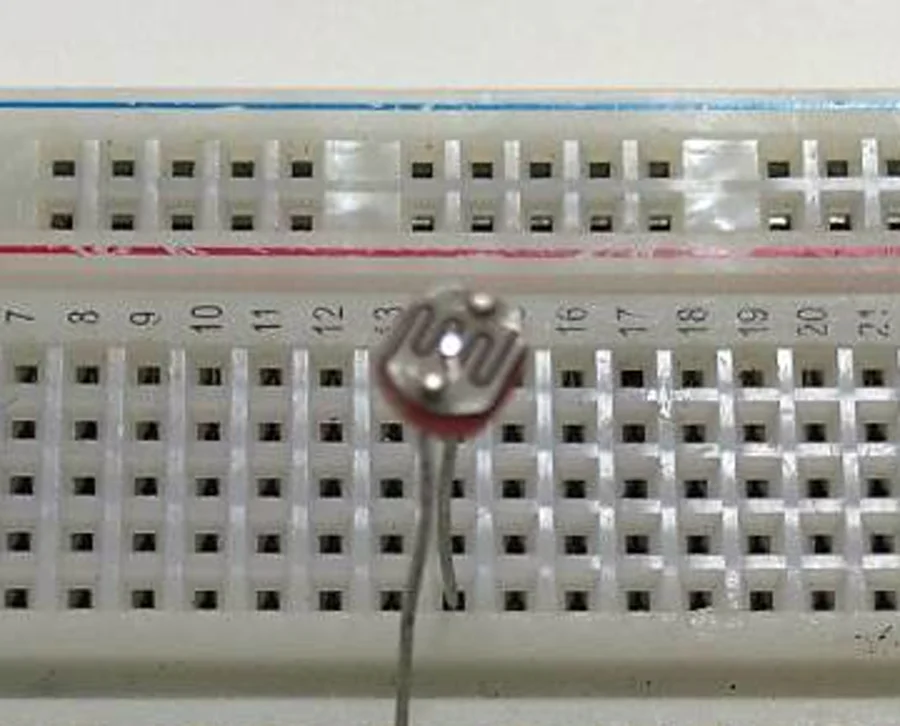

使ったのは CdS という小さな部品です。光が当たると電気を通しやすくなり、暗くなると通しにくくなります。

変化はわずかではありません。明るいときと暗いときで、電気の通しやすさが1000倍以上ちがうこともあります。だから、少しの明るさの差でもはっきり数字に出ます。

マイコンは「通しやすさ」を読めない

ロボットの頭脳であるマイコンが読めるのは電圧だけです。電気の通しやすさは、そのままでは読めません。

そこで、通しやすさの変化を電圧の変化に置き換える仕掛けを使います。

綱引きに似ています。片方の力が弱くなれば、真ん中の印はそちら側に寄ります。

ピンは、入力か出力のどちらか

マイコンには、たくさんのピンがあります。ただし、1本のピンができるのは入力か出力のどちらか一方だけです。両方を同時にはできません。

LEDをつないだピンは出力。電気を出す側です。CdSをつないだピンは入力。電圧を読む側です。

そのため、出力として使うピンは、プログラムの最初にそう書いておきます。

pinMode(LED, OUTPUT);     // LEDのピンは出力として使う

では入力のほうはどう書くのか。こちらは書きません。CdSをつないだピンは、analogRead() で読んだ時点で入力として扱われます。

つないだ形は、この2枚で決まる

ここまでの話をまとめると、配線はこうなります。

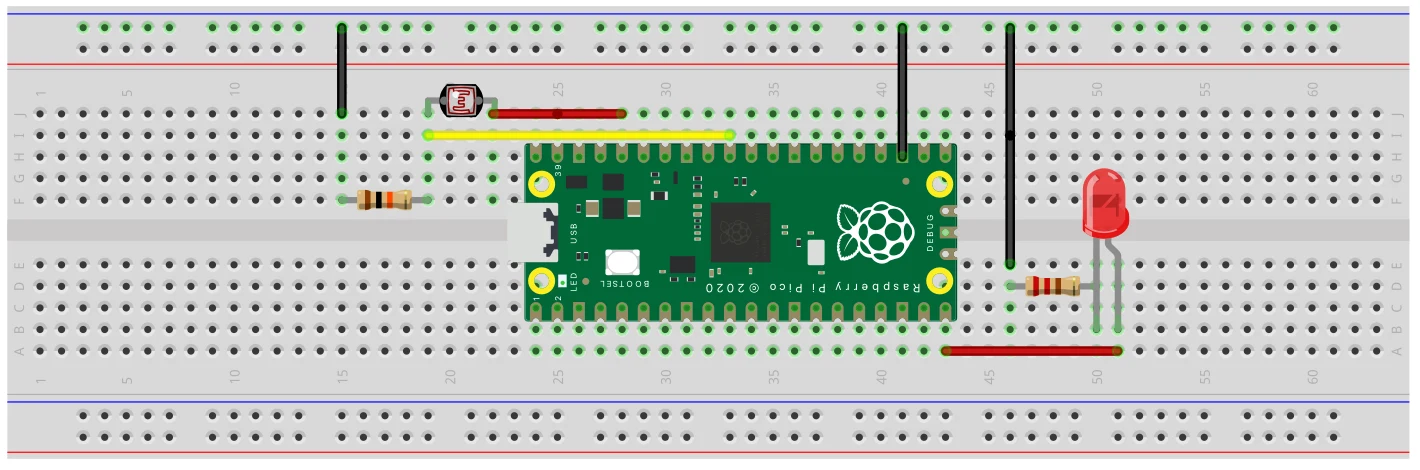

配線図

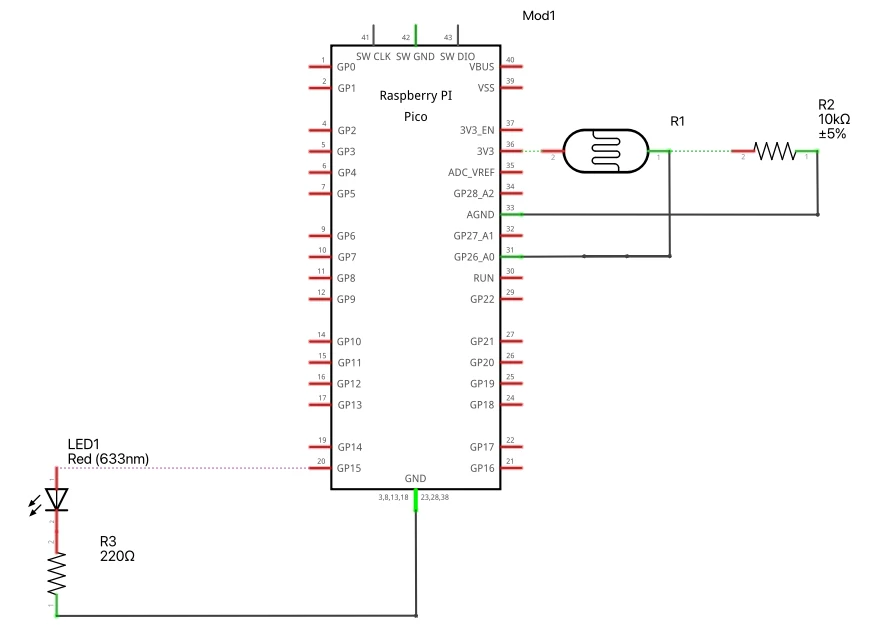

回路図

同じ回路を2通りに描いています。配線図は作るための図、回路図は考えるための図です。ブレッドボードの穴がどこにつながっているかを気にせず、電気の流れだけを見られるのが回路図のほうです。

明るさをパソコンで見る

はじめに書くのは、とても短いプログラムです。CdSの値を読んで、パソコンに送る。それだけです。LEDはまだ動かしません。

const int CDS = A0;

void setup() {
  Serial.begin(9600);          // パソコンと話す準備
}

void loop() {
  int v = analogRead(CDS);     // 明るさを数字で読む
  Serial.println(v);           // パソコンに送る
  delay(200);
}

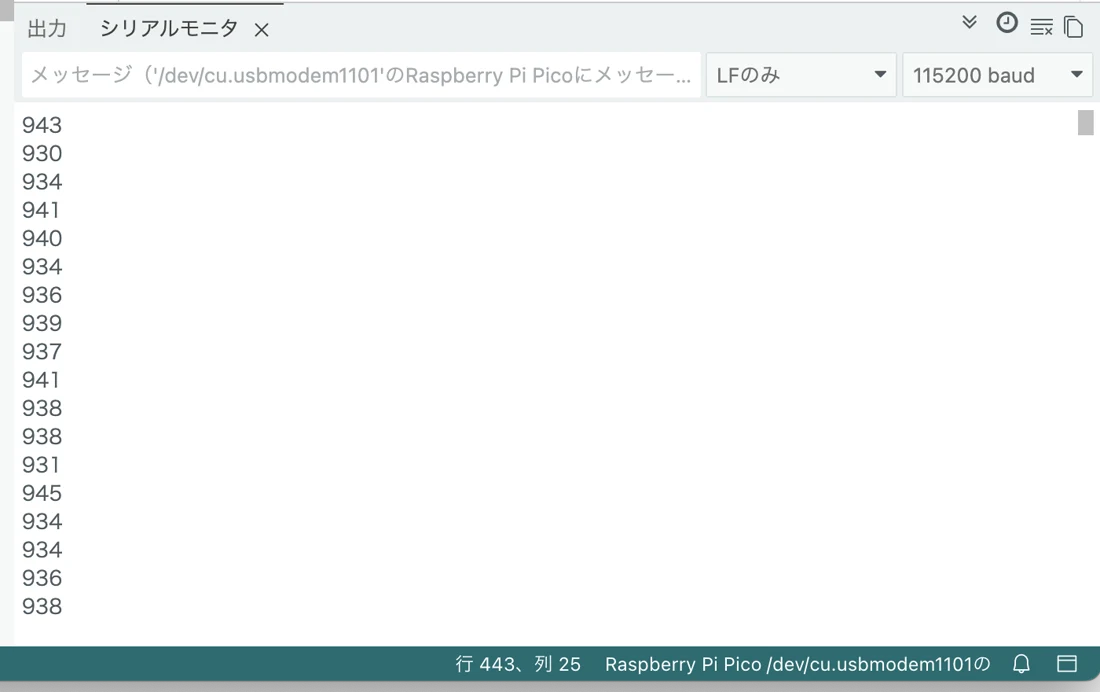

書き込み、画面上のシリアルモニタを開くと数字が流れはじめます。これは CdS が感じている明るさの値です。

明るさを測り、しきい値を決める

生徒はこの表を、自分の手で埋めます。ある日の教室では、こうなりました。

ただし、この数字をそのまま使うことはできません。教室の明るさ、部品の個体差、使った抵抗の値で変わるからです。隣の席の子の数字を写しても、自分のロボットは動きません。

決めたしきい値を、プログラムに書く

測った数字から、「ここより暗ければ暗いとみなす」というしきい値を決めます。手でおおったときの値より、少し上に取ります。今回は 500 にしました。

そして、入力・判断・出力の3つがそろいます。

const int CDS    = A0;
const int LED    = 15;
const int SHIKII = 500;        // ← 自分で測った値から決める

void setup() {
  pinMode(LED, OUTPUT);        // 出力のピンだけ設定する
}                              // 入力（CdS）の設定はいらない

void loop() {
  int v = analogRead(CDS);     // 入力：明るさを読む

  if (v < SHIKII) {           // 判断：しきい値より暗い？
    digitalWrite(LED, HIGH);   // 出力：点ける
  } else {
    digitalWrite(LED, LOW);    // 出力：消す
  }
}

if は「もし〜なら」。これが入ったことで、プログラムが自分で分かれ道を選べるようになりました。

これまでは、書いたとおりに上から順に動くだけでした。今回からは、そのときの状況で動きが変わります。

しきい値のあたりで、ランプがちらつく

やってみると、ちょうどしきい値あたりの明るさのとき、LEDがチカチカします。

壊れているわけではありません。数字がしきい値をまたいで行ったり来たりしているだけで、プログラムは正しく動いています。

この形のまま、ボールを追うロボットになる

今回のプログラムは、見た目は「暗くなったらランプが点く」だけのものです。

ただ、CdS をボールセンサーに、LED をモーターに置き替えれば、それはもうボールを追うロボットです。

サッカーのボールは赤外線を出していて、CdS では見えません。そのため、この先で専用のセンサーに取りかえます。ですが、数字として読む方法はまったく同じです。今回おぼえたことが、そのまま使えます。
