モータードライバ ―
モーターをコントロールする部品。

LEDを光らせた次は、モーターです。ところが、LEDと同じようにマイコンのピンへつなぐことはできません。

流せる電流が、数十倍ちがう

Raspberry Pi Pico のピン1本から流せる電流は、十数ミリアンペアです。いっぽう、サッカーロボットのモーターは動き出すときに500ミリアンペアから1アンペア以上が必要です。

マイコンは「どちらへ、どれくらいの速さで回せ」という合図を出すだけになります。大きな電流は、電池からドライバを通ってモーターへ流れます。

ドライバの役目① 大きな電流を通す

家の壁にあるスイッチと同じです。指で押す力はごくわずかですが、その先では大きな電気が動いています。

ドライバは、そのスイッチを押す役をマイコンに任せるための部品です。

ドライバの役目② 向きを変える

モーターは、流す電流の向きを逆にすると逆に回ります。向きを切り替えるために、4つのスイッチを H の形に組みます。これをHブリッジといいます。

入れるスイッチの組み合わせで、4とおりの状態をつくれます。

A と C を同時に入れると、電池の＋と－が直接つながってショートします。これはドライバが中で防いでいます。

速さを変える

いつも全速とは限りません。ゆっくり動きたいときもあります。止まるか全速かの2通りしかないと、それができません。

そこで PWM という方法を使います。電気をものすごく速くON/OFFして、平均の力を変えます。

この回のプログラムでは、1秒間に約1000回で切り替わります。速すぎて目には見えませんが、モーターからは小さな高い音が聞こえます。耳に聞こえる速さで切り替えているからです。

あとの回で、この回数を1秒間に2万回まで上げます。そうすると音は聞こえなくなります。

使っている部品

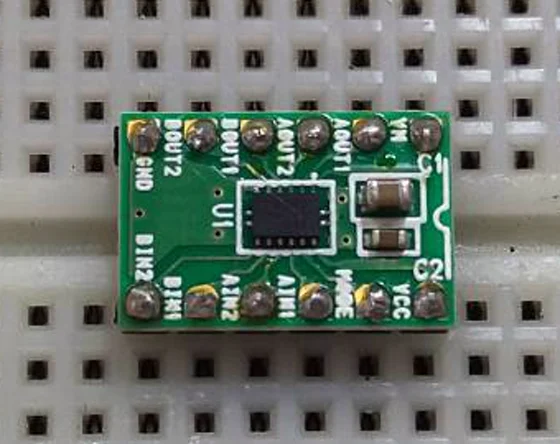

この講座では DRV8835 というドライバを使っています。

データシート（秋月電子）↗

モーターの数が、設計のときに効いてきます。オムニホイール4輪の機体なら、モーターは4個です。1枚で2個までなので、ドライバが2枚いります。

つなぎ方

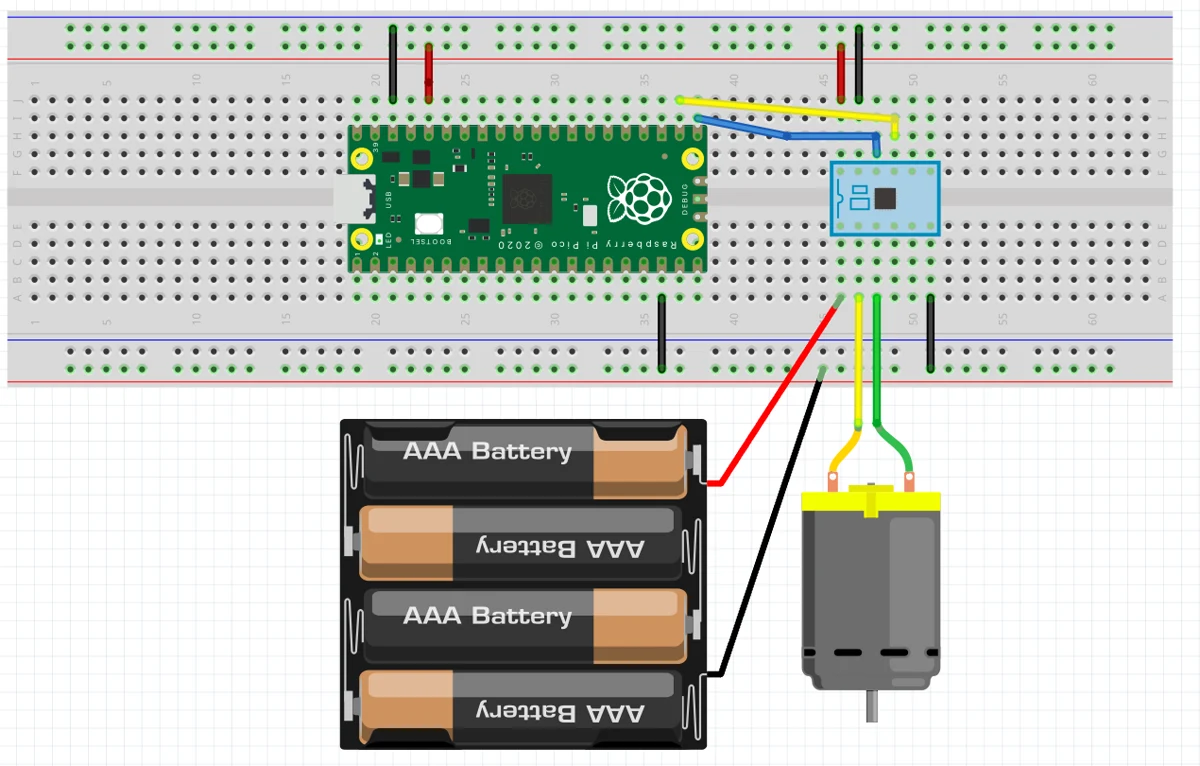

配線図

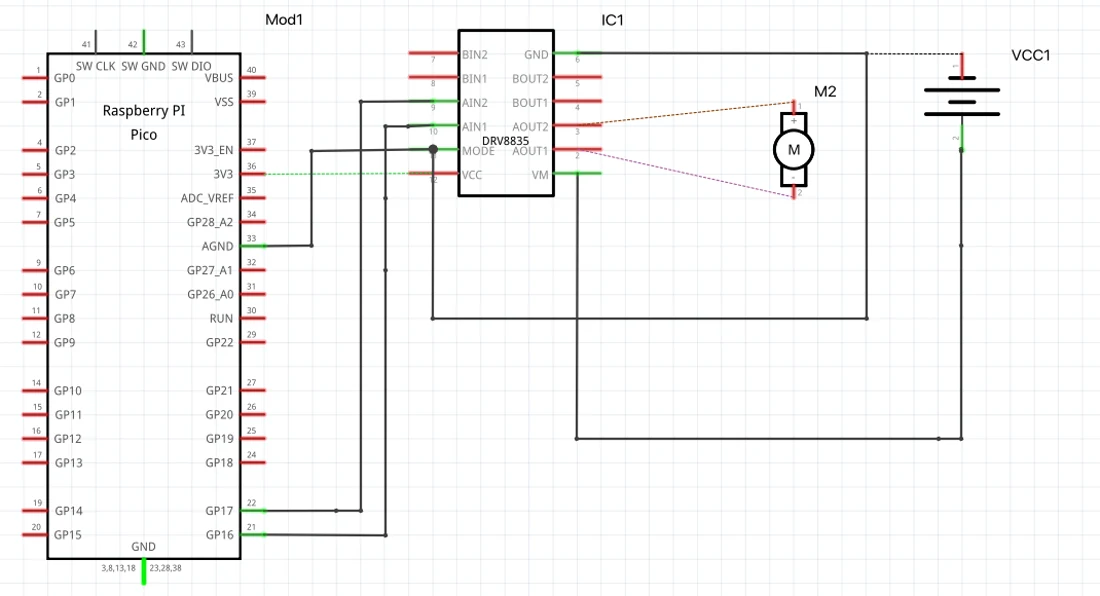

回路図

いちばん下が大事なところです。モーターの電源は Pico を通しません。電池から VM へ直接つなぎます。

ただし、電池のマイナス側は Pico の GND につなぎます。ここが離れていると、合図の HIGH・LOW を測る基準がなくなり、モーターは回りません。電源は別々、基準は共通、と覚えてください。

そして MODE は GND につなぎます。この記事で説明してきた方式（IN/IN モード）になります。HIGH にすると、もう一方の方式（PHASE/ENABLE モード）に切りかわります。

AIN1 と AIN2 で、動きが決まる

LEDを光らせたときのことを思い出してください。使ったのは、この2つだけでした。

digitalWrite(LED, HIGH);   // 点く
digitalWrite(LED, LOW);    // 消える

HIGH は「電気を出す」、LOW は「出さない」という意味です。ピンから出る電圧が、3.3V か 0V のどちらかになります。

データシートでは H と L、あるいは 1 と 0 と書かれていますが、どれも同じことです。

モーターは、この2つを2本の線で使い分けます。LEDは1本だったので「点く・消える」しかできませんでした。2本あると、向きまで決められます。

覚え方はひとつです。HIGH にしたほうへ回ります。両方が同じときは回りません。

この4つは、さきほどのHブリッジの4つの状態とそのまま対応しています。A側の2本で1個、B側の BIN1・BIN2 でもう1個を動かします。

プログラム① HIGH と LOW で動かす

さきほどの表を、そのまま書いたものです。正転・フリー・逆転・ブレーキを順にくり返します。

const int AIN1 = 16;      // GP16
const int AIN2 = 17;      // GP17

void setup() {
  pinMode(AIN1, OUTPUT);
  pinMode(AIN2, OUTPUT);
}

void loop() {
  digitalWrite(AIN1, HIGH);   // 正転
  digitalWrite(AIN2, LOW);
  delay(2000);

  digitalWrite(AIN1, LOW);    // フリー
  digitalWrite(AIN2, LOW);
  delay(1000);

  digitalWrite(AIN1, LOW);    // 逆転
  digitalWrite(AIN2, HIGH);
  delay(2000);

  digitalWrite(AIN1, HIGH);   // ブレーキ
  digitalWrite(AIN2, HIGH);
  delay(1000);
}

LEDのときと同じ digitalWrite です。ちがうのは、2本の線に別々の指示を出しているところだけです。

プログラム② analogWrite で速さを変える

digitalWrite では「出す・出さない」の2通りしかありません。速さを変えるには analogWrite を使います。

const int AIN1 = 16;
const int AIN2 = 17;

void setup() {
  pinMode(AIN1, OUTPUT);
  pinMode(AIN2, OUTPUT);
}

void loop() {
  analogWrite(AIN1, 64);      // ゆっくり
  digitalWrite(AIN2, LOW);
  delay(2000);

  analogWrite(AIN1, 128);     // 半分くらい
  digitalWrite(AIN2, LOW);
  delay(2000);

  analogWrite(AIN1, 255);     // 全速
  digitalWrite(AIN2, LOW);
  delay(2000);

  analogWrite(AIN1, 0);       // 止まる
  digitalWrite(AIN2, LOW);
  delay(2000);
}

数字は 0 から 255 までです。0 が止まる、255 が全速。その間が、PWM で作ったとちゅうの速さになります。

もう片方の線は LOW のままにしておきます。逆に回したいときは、analogWrite を出す線を AIN2 に入れかえます。
